Trạm bơm thoát nước thải thông minh _ Kinh nghiệm lắp đặt và quản lý vận hành (Tham khảo)

Trạm bơm thoát nước thải (DPS - Drainage Pumping Station) hoặc WPS là một công cụ không thể thiếu trong việc bơm thoát, thu gom và xử lý nước thải. Nó nhanh chóng đạt được sự phổ biến rộng rãi và dần dần thay thế hố thoát nước từ các khu nhà và các hộ gia đình.

Thông số kỹ thuật và đặc tính ưu việt

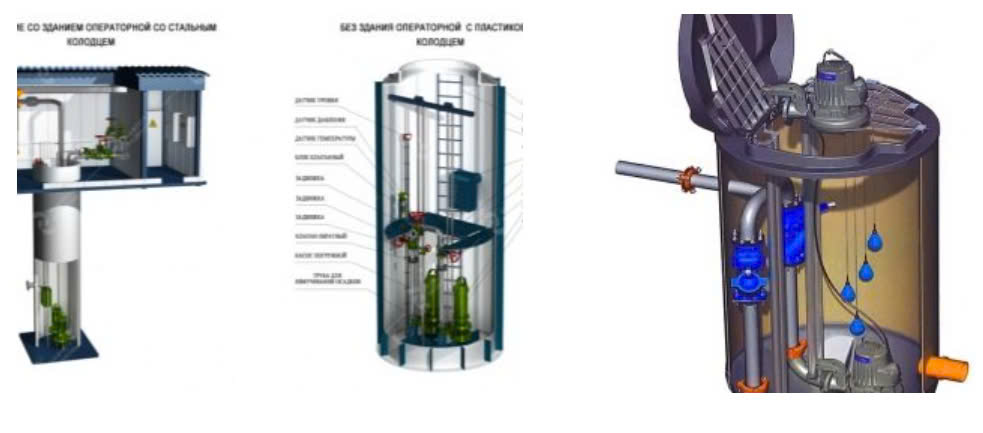

Về mặt cấu trúc, trạm là một cơ chế bao gồm một số xe tăng và máy bơm, số lượng trực tiếp phụ thuộc vào lượng nước thải dự kiến, mức độ ô nhiễm và loại ô nhiễm.

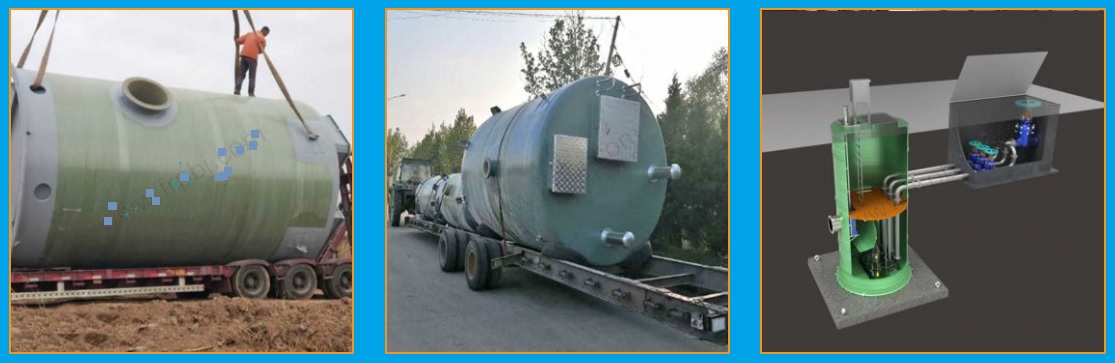

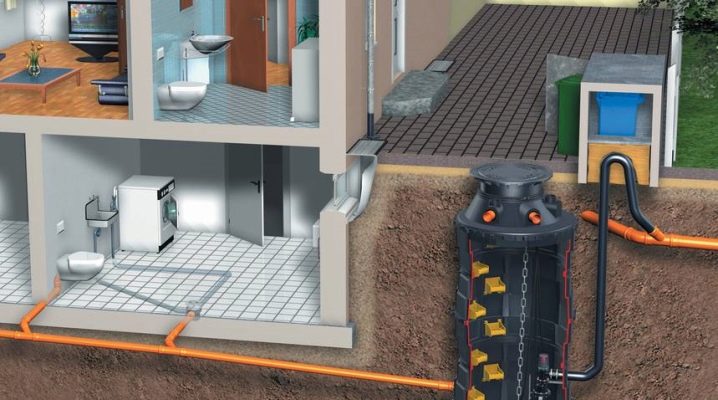

Công suất của trạm được chế tạo dưới hình thức một bể có cấu trúc phù hợp chế tạo sẵn, đặt xuống điểm thu nước. Trên bề mặt của mặt đất, chỉ có cổ họng còn lại của hệ thống, được thiết kế bởi yêu cầu sự cần thiết phải tiến hành kiểm tra, kiểm soát, sửa chữa và, nếu cần thiết, các biện pháp để làm sạch bể.Từ phía trên, thùng chứa được đóng bằng nắp bằng thép hoặc polyme/Composite. (Các hệ thống phổ biến và bền nhất được làm bằng hỗn hợp nhựa với cốt sợi thủy tinh FRP)

Hệ thống bơm thoát nước là Mô hình tốt và đã được chứng minh. Các hệ thống tank này không cần bảo trì thường xuyên và có thể kéo dài tuổi thọ ít nhất 50 năm.

Có các lựa chọn khác nhau về mặt giá thành, vật liệu và biện pháp thi công như bồn FRP vẫn là một dạng phổ biến và đa dụng. Bên trong bể có một đường ống và hệ thống hỗ trợ kiểm soát, đảm bảo dòng chảy chất lỏng đồng đều bên trong. Một yếu tố không kém phần quan trọng của thiết kế là phao điều chỉnh mực nước, ngăn cản sự biến động của dòng chảy và tạo điều kiện cho sự dịch chuyển trật tự của khối lượng chất lỏng.

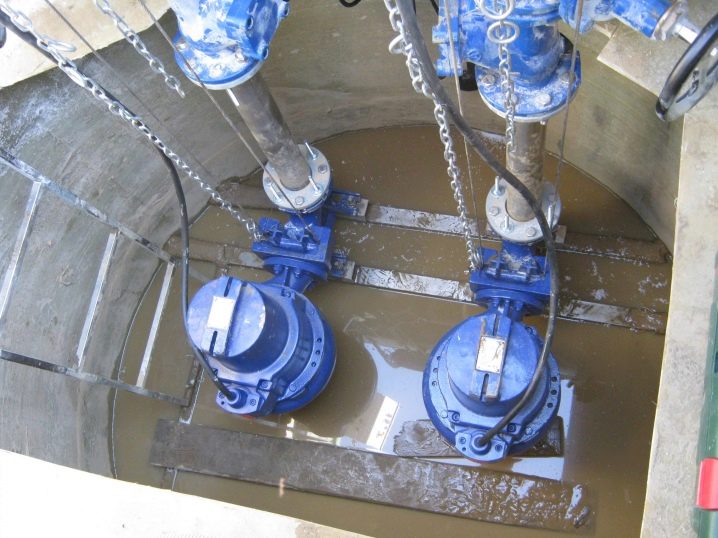

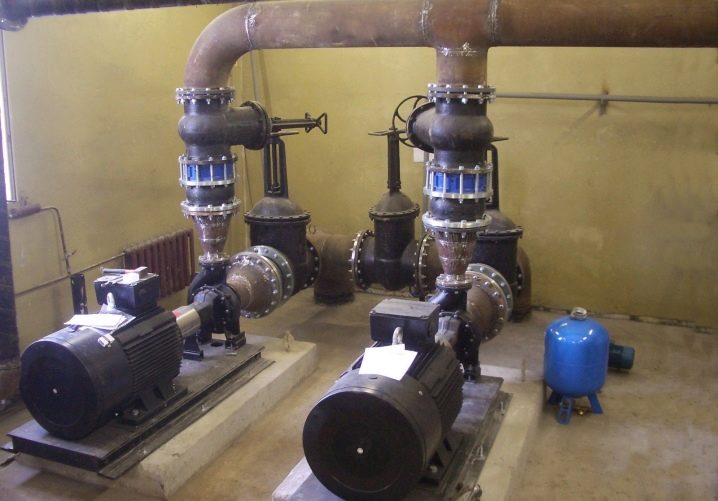

Hộ gia đình thiết bị được trang bị một hoặc hai máy bơm, và các mô hình công nghiệp nghiêm trọng hơn có thể có đến bốn đơn vị thiết bị bơm. Loại thiết bị bơm phụ thuộc vào vị trí lắp đặt, mục đích và điều kiện hoạt động. Vì vậy, đối với các trạm gia đình, bạn nên chọn máy bơm được trang bị máy xay. Đối với các doanh nghiệp, nhà máy công nghiệp và các tiện ích, thì không nên bố trí thiết bị cắt. Điều này là do nguy cơ chất thải rắn xâm nhập vào nước thải, có thể gây ra vỡ thiết bị do công suất thiết bị lớn.

Để đảm bảo dòng chảy của khối lượng chất lỏng theo một hướng, van và van và một chiều được lắp đặt trong các đường ống., và để cho các thiết bị bơm không bị ari trong thời gian dừng hoạt động. Chế đố cài đặt thiết bị thông minh, chương trình này giảm tải hoạt động trên máy bơm và kéo dài tuổi thọ của máy.

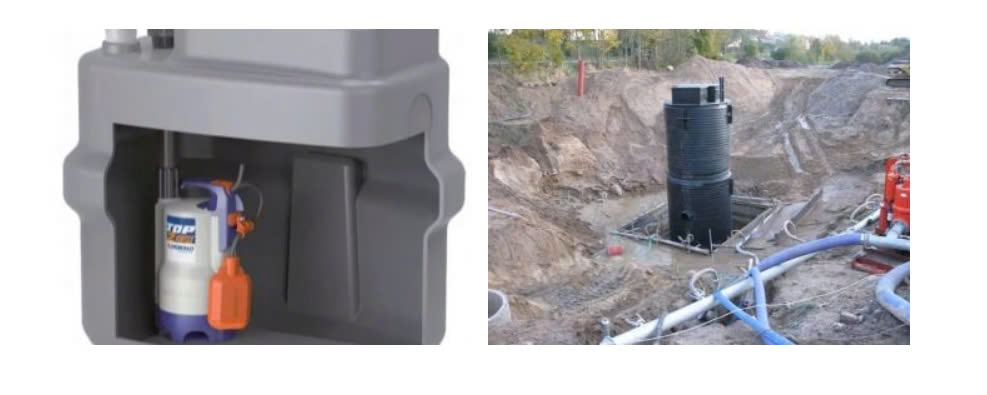

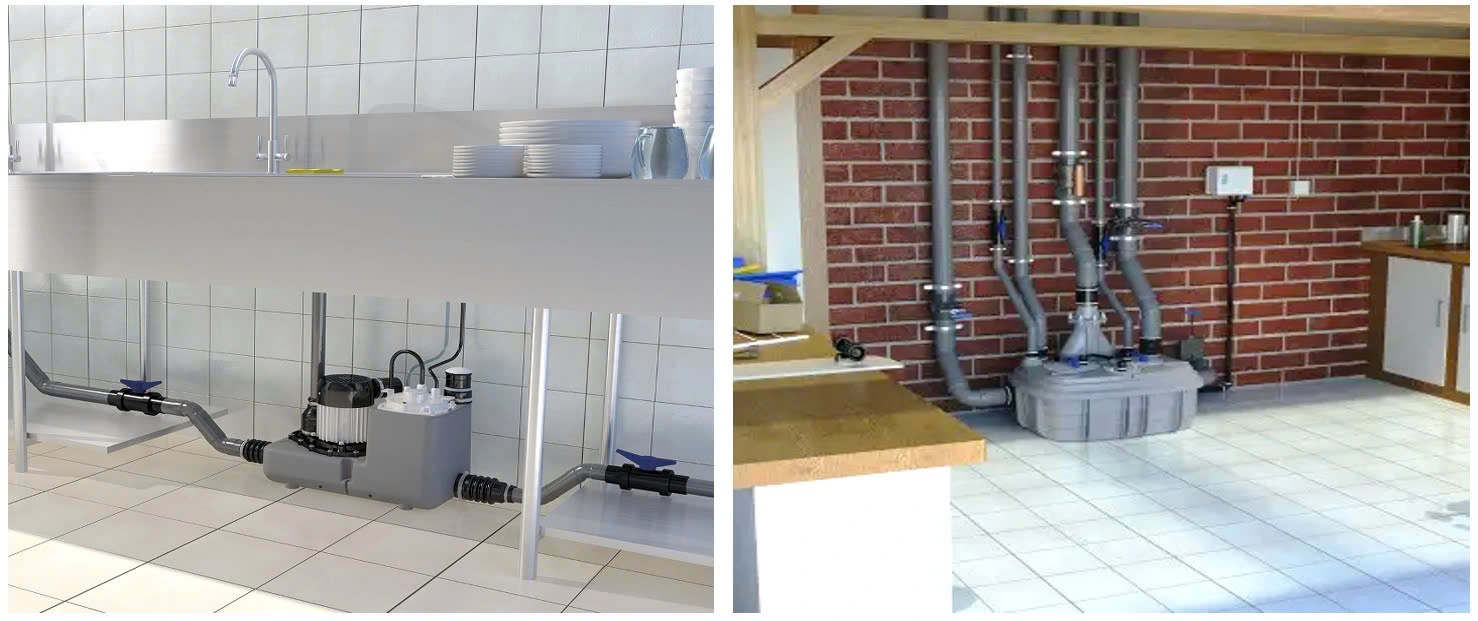

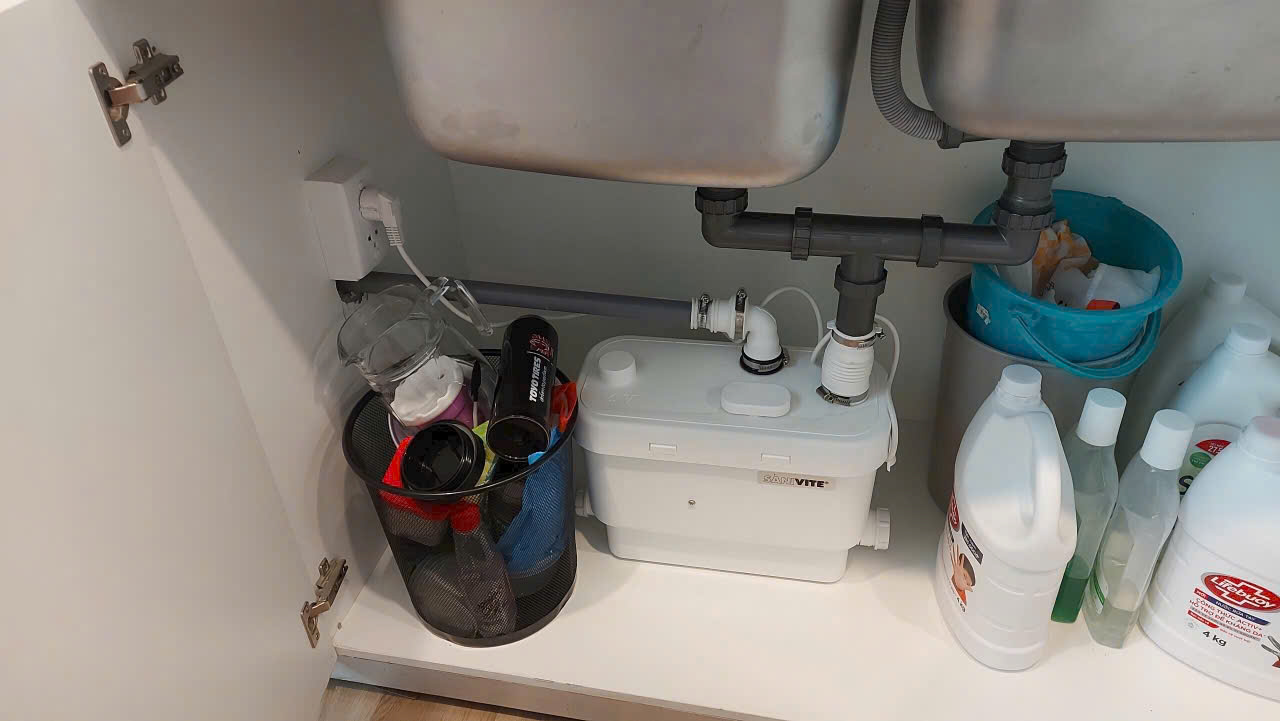

Ngoài các thiết bị tĩnh tổng thể, có SPS loại Sololift thu nhỏ. Chúng được chế tạo dưới hình thức một chiếc bể nhỏ, được trang bị một máy bơm có lưỡi cắt, động cơ, tự động và kết nối trực tiếp với lỗ thoát nước vệ sinh.

Việc lắp đặt thiết bị này giải quyết được vấn đề thoát nước trong cho một ngôi nhà riêng với số lượng dân cư tối thiểu và khá phù hợp cho một gia đình có ba người. Để trạm mini hoạt động, nó đủ để nối ống áp lực và ống thoát nước với thân thiết bị, và cắm nó vào ổ cắm. Sololifts có đủ đánh giá tích cực (giá tốt) và đang nhanh chóng được phổ biến giữa các chủ sở hữu của ngôi nhà nhỏ và biệt thự. Các trạm mini được bán hoàn toàn sẵn sàng hoạt động và không cần phải mua các thiết bị phụ trợ (đầy đủ phụ kiện đấu nối).

Mục đích và nguyên tắc hoạt động

Các trạm xử lý nước thải được thiết kế để bơm nước mưa và nước thải khối lượng trong trường hợp chuyển động của chúng bằng trọng lực là không thể hoặc khó khăn. Điều này xảy ra khi không thể tổ chức độ nghiêng của ống xả, tại vị trí xả nước thải và các thiết bị vệ sinh dưới mức thu gom hoặc bồn chứa, cũng như tại vị trí xa của chúng từ nguồn xả.Các trạm được sử dụng rộng rãi trong các khu định cư tiểu thủ, các khu đất nước và các cơ sở công nghiệp, việc loại bỏ đáng kể không cho phép chúng kết nối với các mạng cống trung tâm.

Nguyên tắc hoạt động của tất cả các CNDs là như nhau. Nước thải từ các hệ thống đường ống khác nhau được thu về tank chứa , từ đó chúng được bơm vào hệ thống đường ống áp lực nhờ sử dụng thiết bị bơm. Sau đó, khối lượng nằm bên trong buồng phân phối, từ đó hệ thống đường ống dẫn đến nhà máy xử lý hoặc nhà thu gom nước thải. Tất cả các trạm đều được trang bị van một chiều không cho phép chất lỏng chảy ngược lại và đảm bảo chuyển động của nó theo một hướng.

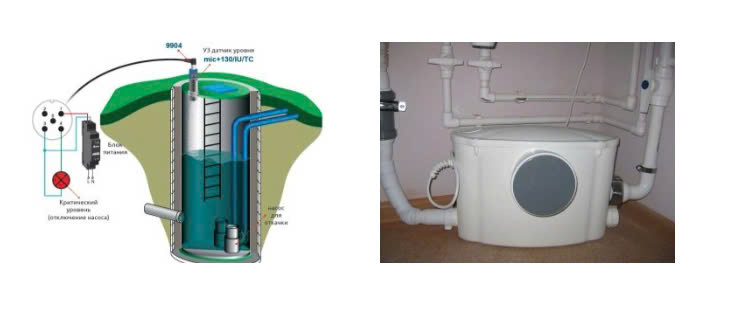

Các trạm được trang bị hệ thống giám sát tự động. Vì vậy, theo dõi mức độ nước thải được thực hiện bởi các cảm biến mực nước, được đặt ở các mực nước khác nhau.

Trong trường hợp xảy ra sự cố và hỏng hóc nghiêm trọng của cả hai máy bơm, cảm biến được cảnh báo ở mức độ quan trọng để hệ thống tự động bật báo động thông báo cho chúng ta biết rằng hệ thống gặp sự cố cần xử lý, trong khi sửa chữa chúng ta hoặc khởi động, hoặc chuyển trạm sang chế độ điều khiển thủ công.

Các trạm mini văn phòng phẩm với máy xay hoạt động theo nguyên tắc tương tự. Khi khối lượng chất lỏng đi vào thiết bị, các cảm biến tự động được kích hoạt, từ đó, khởi động động cơ. Kết quả là, chất lỏng từ bể được bơm vào đường ống áp lực đến hệ thống xử lý nước thải.

Để xử lý nước thải hiệu quả hơn, các trạm nhỏ gọn được trang bị một cánh quạt đặc biệt, được tham gia vào nghiền các mảnh lớn chất thải hữu cơ lớn, ngăn cản khả năng tắc nghẽn ống. Thông thường hể chứa được thiết kế từ 2 đến 5 lỗ để kết nối các hệ thống ống nước: nhà vệ sinh, bồn rửa, bồn rửa và vòi sen. Ở phía trên cùng của trạm có một van khí cung cấp không khí trong quá trình vận hành máy bơm và loại bỏ sự gián đoạn của các ổ khóa thủy lực trong siphon của thiết bị.

Các trạm xử lý nước thải được phân loại theo một số tiêu chí.

Loại cài đặt: KNS có thể thực hiện theo chiều dọc và ngang. Loại thứ hai thường được trang bị một máy bơm tự mồi, buộc phải bơm các khối ô nhiễm vào thiết bị (thân) KNS và loại bỏ chúng sau khi làm sạch. Đôi khi bể chứa có thể có thêm một khoang ngang ở phía dưới. Thiết kế này góp phần vào sự phân bố đồng đều của bùn ở đáy bể và làm tăng thời gian lấp đầy của nó.

Điều này, cho phép các bể được làm sạch không thường xuyên, mà đáng kể tiết kiệm nhân lực và tiền bạc.

Địa điểm lắp đặt: Theo vị trí tương đối so với bề mặt của của nền đất, mặt bằng khu vực, KNS có thể được chôn lấp bên dưới nền, chôn một phần và có một vị trí trên mặt nền.

Trạm trên mặt nên được đại diện phổ biến bởi các thiết bị mini-cài đặt nằm trong nhà bếp, phòng tắm và nhà vệ sinh.

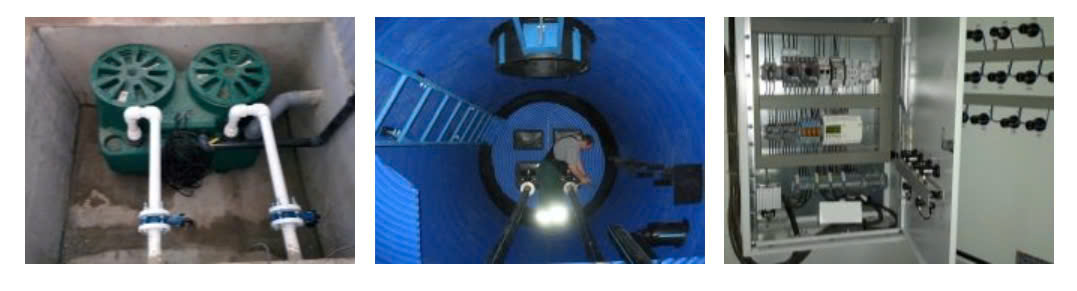

Quản lý thiết bị: CNS được trang bị điều khiển bằng tay, điều khiển từ xa và hoạt động tự động.

• Với chế độ thủ công bao gồm thiết bị mô-đun được thực hiện ở chế độ thủ công bởi nhân viên nhà ga, hệ thống bơm trong bể nước bởi người quản lý vận hành, hoạt động hỗ trợ trong công tác sửa chữa và bảo dưỡng.
• Với điều khiển từ xa dữ liệu về trạng thái của hệ thống và chiều cao của mức chất lỏng được đưa vào bảng điều khiển. Nó rất thuận tiện để điều khiển từ thiết bị điện thoại thông minh, thiết bị không yêu cầu sự hiện diện liên tục của một người, và trong trường hợp có sự cố, nó báo cáo kịp thời.
• Hệ thống tự động kiểm soát là phổ biến nhất, và là trong quản lý của nhà ga với sự giúp đỡ của rơle và cảm biến có thể được đặt cả trên cơ thể trạm và gần đó trên bảng điều khiển được lập trình.

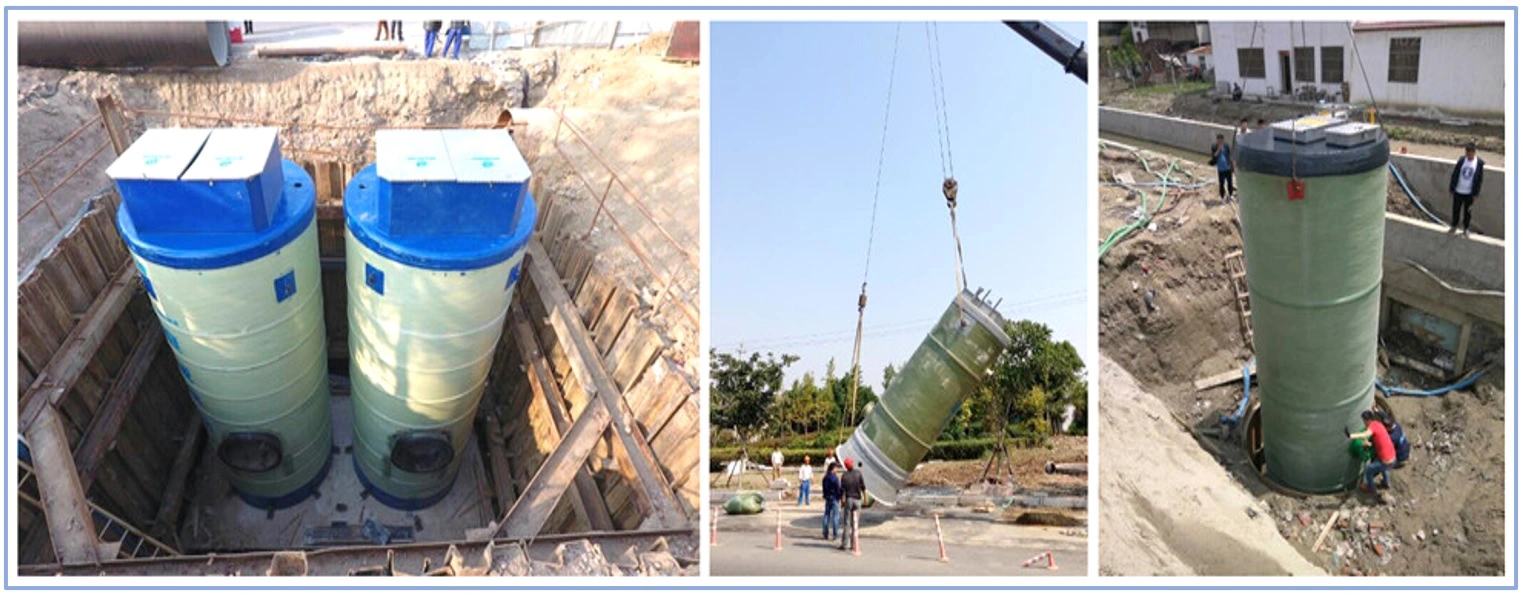

Lắp đặt hệ thống bắt đầu bằng việc đào hố đặt bể. Với các công cụ phù hợp và ít nhất một trợ lý, bạn có thể đào một cái lỗ cho bể bằng tay thủ công hoặc bằng máy. Việc tính toán độ sâu được thực hiện riêng lẻ và phụ thuộc vào loại lắp đặt và kích thước của bể. Vị trí tối ưu được coi là vị trí của bể chứa trong đó nắp bể nhô ra 80-100 cm so với mặt đất.

Một lớp đệm cát được hình thành ở đáy hố và một bể được lắp đặt trên đỉnh. Sau khi bể được lắp đặt và san bằng, tiến hành gắn ống và lấp đầy hố. Trát đất xung quanh bể phải rất cẩn thận, xen kẽ từng lớp. Mật độ lấp đất phải bằng 90% mật độ tự nhiên của đất xung quanh.

Giám sát hoạt động: Các trạm cần giám sát liên tục trạng thái của các hệ thống chính. Tuy nhiên, khi thực hiện bảo trì độc lập của hệ thống bơm thoát nước, chúng ta ta phải tuân thủ nghiêm ngặt các yêu cầu an toàn và hiểu rõ rằng nghiêm cấm đi xuống bể và làm sạch nó mà không có thiết bị bảo hộ cá nhân. Ngộ độc chất thải xảy ra ngay lập tức, và kết quả của nó thường mất ý thức và chết.

Do đó, trước khi tiến hành kiểm tra bể, bạn nên đeo khẩu trang phòng độc với chức năng bắt buộc cung cấp không khí sạch và cáp an toàn. Nhưng lựa chọn tốt nhất là ký một thỏa thuận với các dịch vụ đặc biệt, điều này sẽ kiểm soát hoạt động của hệ thống.

Việc bảo dưỡng theo lịch trình của trạm bơm được thực hiện hàng quý và trong trường hợp một lượng lớn nước thải - hàng tháng. Trong quá trình kiểm tra, hoạt động của tự động hóa được kiểm tra, thiết bị bơm được chẩn đoán và mức dầu được theo dõi, các mảnh vụn được lấy ra khỏi các bộ lọc và cặn lắng được loại bỏ. Tất cả các công việc phải được thực hiện với sự hiện diện của một cán bộ kỹ thuật, ít nhất 2 người, trong sự hiện diện của bảo hiểm dây và một mặt nạ phòng độc.

Bảo trì hệ thống từ xa dễ dàng hơn một chút. Điều khiển tự động cho phép bạn theo dõi tình trạng của bể, mà không đi xuống bể, và theo dõi thời gian thực về sức khỏe của thiết bị điện.
