Rãnh thoát nước - ghi thoát sàn, tiêu chuẩn thiết kế

Rãnh thoát nước và vai trò trong đời sống

Rãnh thoát nước hoặc mương thoát nước là công trình thiết yếu nhất cần phải có tại các khu vực dân cư và giao thông đô thị. Nó đóng vai trò quan trọng trong đời sống hàng ngày của con người và xã hội. Nếu thiếu hệ thống này, tình trạng ngập úng, lũ lụt sẽ thường xuyên xảy ra; gây thiệt hại nhiều về kinh tế và các hoạt động khác của con người... Vậy thiết kế rãnh thoát như nào là phù hợp. Chúng ta cùng tham khảo 1 yếu tố kỹ thuật cơ bản khi xây dựng rãnh thoát nước nhé.

Để tối ưu hiệu quả thoát nước, giải quyết hoàn toàn tình trạng ngập úng mỗi khi mưa lớn hay triều cường thì độ dốc rãnh thoát nước là yếu tô khá quan trọng.

Việc thiết kế, xây dựng hệ thống thoát nước nói chung, chúng ta cần tuân thủ những quy định và tiêu chuẩn do Bộ xây dựng đề ra. Ví dụ như: các rãnh thoát nước thải; thoát nước mưa đô thị cần có độ dốc tối thiểu là bao nhiêu; song thoát nước cần có lỗ thoát là bao nhiêu... Để hiểu rõ hơn, Việt Á sẽ cùng chia sẻ với độc giả về độ dốc rãnh thoát theo tiêu chuẩn.

Tiêu chí thiết kế rãnh thoát nước

Không chỉ riêng về tiêu chuẩn của độ dốc rãnh thoát nước; mà các tiêu chuẩn khác về thoát nước; tiêu chuẩn thiết kế; mạng lưới thoát nước bên trong, bên ngoài hoặc song chắn rác đều sẽ được thống nhất dựa trên Tiêu chuẩn Quốc gia TCVN 7957:2008. Bảng đánh giá tiêu chuẩn này dựa trên cơ sở là Tiêu chuẩn TCXDVN về thoát nước; thiết kế xây dựng hệ thống thoát nước của bộ Xây dựng.

Độ dốc tối thiểu rãnh thoát nước đô thị

Dựa theo tiêu chuẩn Quốc gia TCVN 7957:2008 về hệ thống thoát nước, độ dốc tối thiểu của rãnh thoát nước đô thị sẽ được quy định như sau:

Mương thoát nước trên đường mặt lát Atphan: có độ dốc tối thiểu là 0,003.
Mương thoát nước trên đường mặt lát đá dầm hoặc đá tảng: có độ dốc tối thiểu là 0,004.
Mương thoát nước trên đường mặt được rải cuội, sỏi: có độ dốc tối thiểu là 0,005.

Độ dốc rãnh thoát nước biến thiên theo vật liệu bề mặt & loại tấm đan rãnh

Kết cấu vật liệu mặt đường là một trong những yếu tố gây ảnh hưởng đến hệ số dòng chảy trong rãnh; (Hệ số dòng chảy chính là tỷ lệ độ dày của dòng nước chảy ở một thời gian bất kỳ đối với lượng mưa rơi tương ứng ở một thời gian nào đó). Nghĩa là loại vật liệu lát; vật liệu chế tạo tấm đan thoát nước sẽ gây tác động lên độ dày của dòng chảy. Và hệ số dòng chảy là một trong những đơn vị gây tác động đến lưu lượng nước mưa sẽ có thể thoát thông qua rãnh thoát nước đó.

Do đó, mỗi đường lát loại vật liệu khác nhau sẽ có được lưu lượng nước mưa tính toán thoát ra khác nhau; hoặc mỗi loại tấm đan thoát nước khác nhau cũng sẽ cho lưu lượng nước thoát khác nhau. Chính vì lý do này, các rãnh thoát nước trên mỗi loại đường xá khác nhau cần có độ dốc tối thiểu. Việc đó nhằm đáp ứng khả năng thoát ra lưu lượng nước tính toán trước đó. Vật liệu tấm đan rãnh thoát bằng grating (thép) sẽ có độ thoát nước lớn, dòng chảy vì thế mà gia tăng. Tấm đan rãnh thoát bằng gang cầu có khe thoát lớn thứ 2 sau grating; nên sẽ cho lưu lượng nước thoát cũng khá lớn. Tiếp đến là tấm đan rãnh thoát bằng gang xám hoặc composite sẽ cho lưu lượng thoát nước nhỏ hơn...

Phải thiết kế độ dốc tối thiểu cho rãnh thoát nước, vì sao?

Theo tiêu chuẩn trong bảng Tiêu chuẩn Quốc Gia về thoát nước ở trên; Mỗi loại rãnh thoát sẽ có độ dốc khác nhau. Việc xây dựng rãnh thoát hay mương thoát nước có độ dốc tối thiểu đạt tiêu chuẩn đồng nghĩa với việc đáp ứng được tốc độ thoát nước tối thiểu; giúp cho hệ thống rãnh thoát, mương thoát vận hành hiệu quả; có khả năng thoát lưu lượng nước mưa đã được tính toán từ trước.

Điều này có thể đáp ứng được quy chuẩn về khả năng thoát nước tiêu chuẩn đã đề ra trước đó. Ngoài tiêu chuẩn về độ dốc rãnh thoát, tiêu chuẩn của song thoát nước hay tấm đan rãnh thoát nước cũng là 1 yếu tố quan trọng. Nó giúp việc thoát nước đạt hiệu quả tối ưu, đặc biệt đối với loại tấm sàn thoát nước grating.

Những thông tin cơ bản trên về tiêu chuẩn độ dốc rãnh thoát nước. Ngoài ra, vẫn còn rất nhiều tiêu chuẩn khác về rãnh thoát nước; mương thoát nước; song chắn rác...

Các loại tấm đan rãnh thoát nước

Ngoài các rãnh thoát lộ thiên, ngày nay hầu hết các rãnh thoát đều được thiết kế, bố trí lắp đặt tấm đan để đậy lên mặt rãnh. Ngăn rác thải theo dòng nước trôi vào hệ thống rãnh thoát; gây tắc dòng chảy và ngập úng cục bộ. Các tấm đan rãnh hiện nay thường có 5 loại chất liệu như đã đề cập ở trên. Đó là tấm đan rãnh bằng thép grating, tấm đan rãnh bằng gang cầu, tấm đan rãnh bằng gang xám, tấm đan rãnh bằng bê tông và tấm đan rãnh bằng composite.

Trong các loại tấm đan trên, xét về giá bán thì tấm đan rãnh bằng thép grating có giá đắt nhất, hiệu quả thoát nước tốt nhất, bền nhất. Tiếp theo là tấm đan rãnh bằng gang cầu. Loại này có khe thoát lớn, thoát nước tốt, chất lượng bền bỉ đứng thứ 2 sau grating. Loại tấm đan rãnh bằng gang xám cũng rất tốt. Tuy nhiên nó quá dày và nặng, giá cũng không rẻ. Cả 3 loại tấm đan rãnh kim loại trên đều rất dễ mất cắp do có giá trị tái chế. Do đó 3 loại này hiện nay thường được lắp đặt ở các khu vực an toàn, được bảo vệ cẩn thận.

2 loại tấm đan rãnh còn lại được làm bằng bê tông và composite. Loại tấm đan rãnh bê tông giờ không còn được lắp đặt nữa vì nó có quá nhiều nhược điểm. Duy nhất tấm đan rãnh bằng composite hiện nay là được sử dụng lắp đặt phổ biến nhất. Loại này chất lượng rất bền bỉ, không bị ăn mòn như gang và không bị mất trộm. Nó hội tụ được nhiều ưu điểm của các loại tấm đan rãnh trên.

Ở đâu bán tấm đan rãnh thoát nước giá rẻ, chất lượng cao?

Hiện nay có rất nhiều đơn vị sản xuất, bán tấm đan rãnh thoát nước. Tuy nhiên, do có quá nhiều nhà sản xuất, quá nhiều nơi bán sản phẩm này nên đã khiến người dùng bối rối. Việt Á sẽ giúp bạn cách lựa chọn điểm bán sản phẩm tốt và rẻ nhất.

Các nhà máy sản xuất tấm đan rãnh chủ yếu ở miền bắc; tập trung nhiều nhất là ở các tỉnh như Vĩnh Phúc, Thái Nguyên, Hà Nội. Trong số những công ty này; bạn có thể tìm mua sản phẩm tấm đan rãnh của VINACEE Việt Nam; tại đây có đội ngũ kỹ thuật, nhân viên giàu kinh nghiệm; có năng lực sản xuất lớn. Sản phẩm của họ khá đa dạng, phong phú cả về hình dáng, mẫu mã, kích thước, màu sắc và nhiều chất liệu.

Ngoài ra, do là đơn vị sản xuất trực tiếp, nên giá bán sản phẩm của các công ty này là thấp nhất cùng chính sách bảo hành dài hạn, hỗ trợ miễn phí vận chuyển...

Quý khách có nhu cầu mua sản phẩm, hãy gọi theo số hotline bên dưới để được tư vấn chi tiết; hoặc tham khảo tại các website.

FAQ – 11 câu hỏi thường gặp về máng thoát sàn, ghi thoát sàn Inox 304

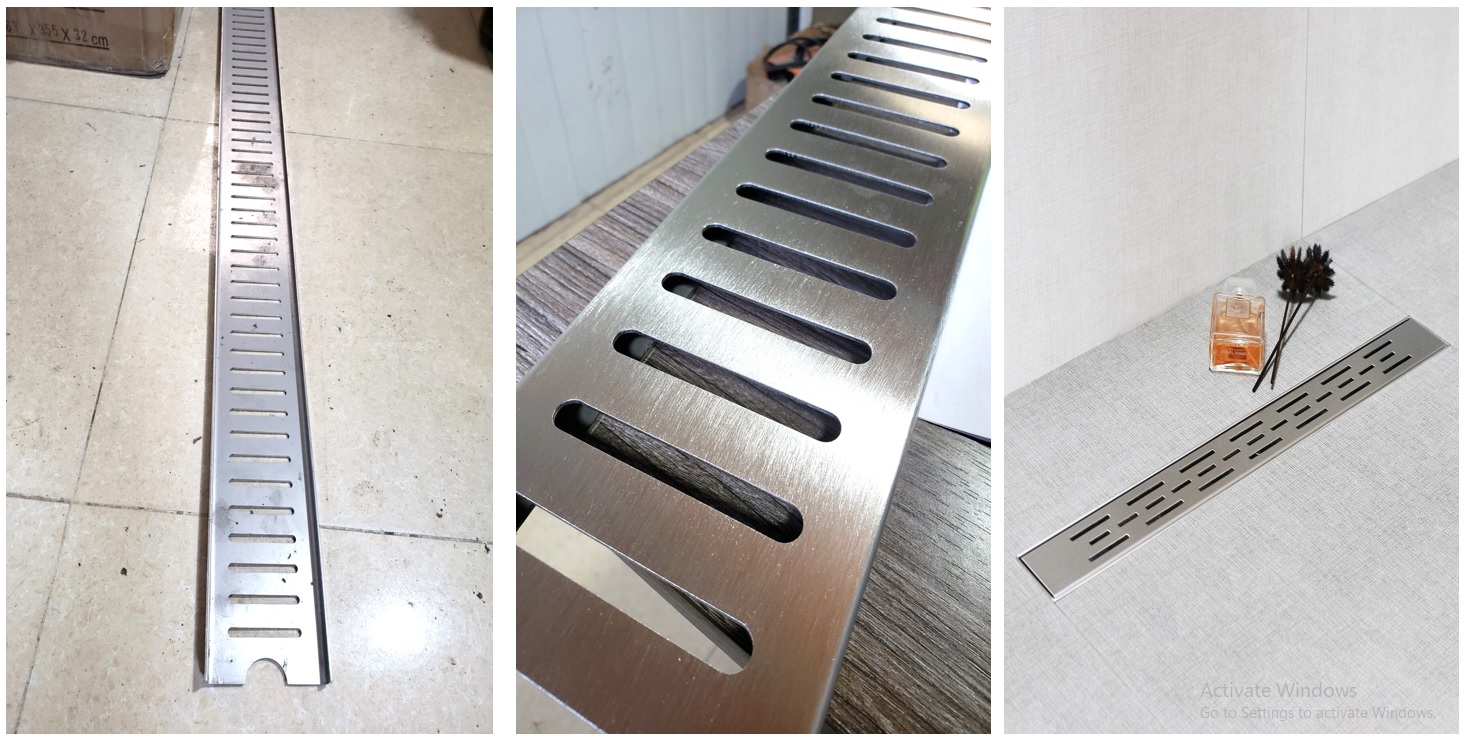

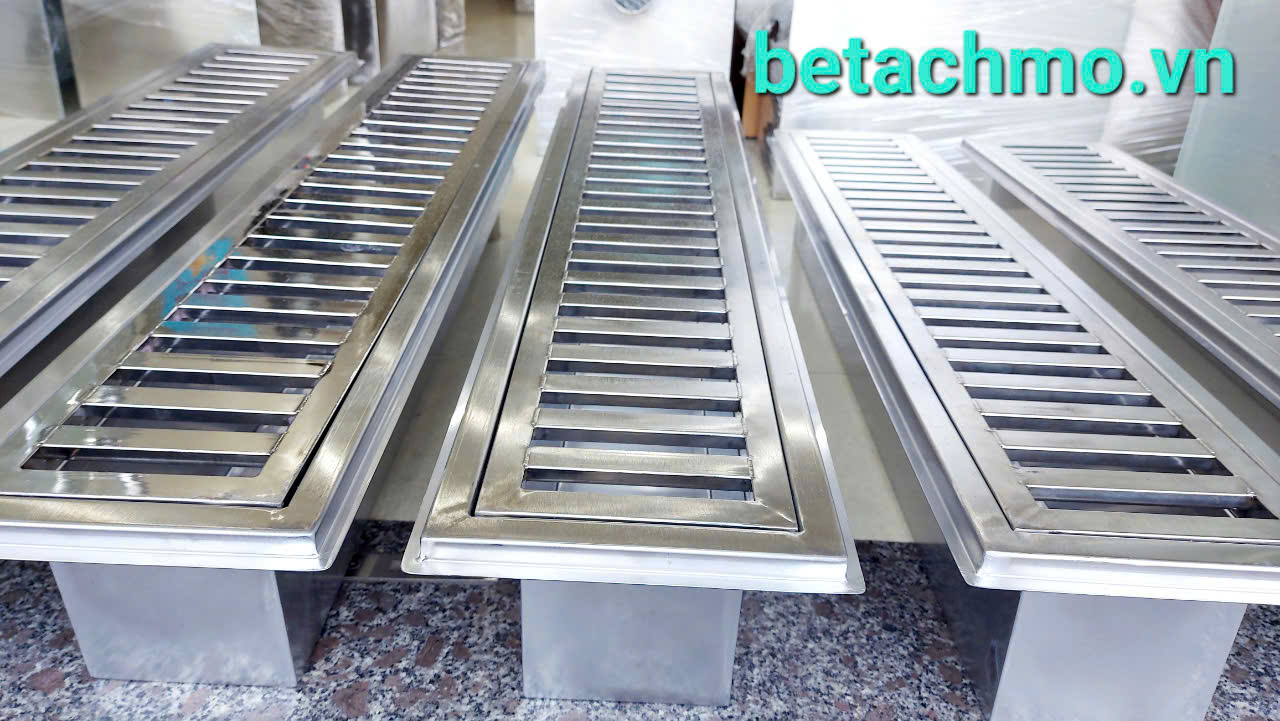

1. Máng thoát sàn Inox 304 là gì?

Máng thoát sàn Inox 304 là hệ thống thu và dẫn nước được chế tạo chủ yếu từ thép không gỉ Inox 304, thường kết hợp với ghi thoát sàn Inox 304 phía trên. Sản phẩm có nhiệm vụ thu gom nước trên bề mặt sàn và dẫn vào hệ thống thoát nước, đồng thời hạn chế rác, tóc, cặn bẩn đi xuống đường ống.

2. Vì sao nên sử dụng Inox 304 cho máng và ghi thoát sàn?

Inox 304 có khả năng chống ăn mòn và chống gỉ tốt, đặc biệt phù hợp với môi trường thường xuyên tiếp xúc với nước và hơi ẩm. Ngoài ra, vật liệu này có độ bền cơ học tốt, bề mặt sáng đẹp và tương đối dễ vệ sinh.

3. Ghi thoát sàn Inox 304 có bị gỉ không?

Inox 304 có khả năng chống gỉ cao nhưng không thể xem là hoàn toàn không bị ăn mòn trong mọi điều kiện. Nếu thường xuyên tiếp xúc với hóa chất có tính ăn mòn mạnh, nước muối hoặc môi trường chứa nhiều ion chloride, bề mặt vẫn có thể xuất hiện hiện tượng ăn mòn. Vì vậy, cần lựa chọn đúng vật liệu và vệ sinh phù hợp.

4. Máng thoát sàn Inox 304 phù hợp với những công trình nào?

Sản phẩm có thể sử dụng cho nhà hàng, khách sạn, bếp công nghiệp, nhà máy thực phẩm, bệnh viện, khu vệ sinh, nhà tắm, khu chế biến và các công trình dân dụng – thương mại. Đối với những khu vực yêu cầu cao về vệ sinh, khả năng chống ăn mòn và thẩm mỹ, Inox 304 là lựa chọn đáng cân nhắc.

5. Máng thoát sàn và ghi thoát sàn có giống nhau không?

Không hoàn toàn giống nhau. Máng thoát sàn là bộ phận có dạng rãnh dùng để thu gom và dẫn nước; trong khi ghi thoát sàn là phần nắp đặt phía trên máng, có các khe hoặc lỗ để nước đi qua và giữ lại một phần rác. Hai bộ phận thường được thiết kế đồng bộ thành một hệ thống.

6. Ghi thoát sàn Inox 304 có chịu được tải trọng lớn không?

Có, nếu được thiết kế với chiều dày vật liệu, kết cấu gân tăng cứng và khả năng chịu tải phù hợp. Với khu vực có xe đẩy, xe nâng hoặc phương tiện thường xuyên đi qua, cần xác định tải trọng thiết kế ngay từ đầu để lựa chọn loại ghi phù hợp.

7. Ghi thoát sàn Inox 304 có dễ vệ sinh không?

Có. Bề mặt Inox 304 tương đối nhẵn, ít bám bẩn và dễ lau rửa. Người sử dụng nên thường xuyên lấy rác, tóc, cặn thực phẩm ra khỏi ghi và máng để duy trì khả năng thoát nước, đồng thời hạn chế phát sinh mùi.

8. Nên chọn máng thoát sàn rộng bao nhiêu?

Kích thước máng cần được xác định dựa trên lưu lượng nước, diện tích thu nước, cao độ sàn, vị trí lắp đặt và đường kính ống thoát. Không nên chỉ lựa chọn theo kích thước có sẵn. Đối với bếp công nghiệp hoặc khu vực có lưu lượng nước lớn, cần tính toán khả năng thu nước để tránh hiện tượng ngập cục bộ.

9. Inox 304 và Inox 201 khác nhau thế nào khi làm ghi thoát sàn?

Inox 304 thường có khả năng chống ăn mòn tốt hơn, độ bền và độ ổn định cao hơn so với Inox 201, đặc biệt trong môi trường ẩm ướt. Inox 201 có ưu điểm về giá thành nhưng phù hợp hơn với những khu vực ít khắc nghiệt. Nếu công trình yêu cầu sử dụng lâu dài và thường xuyên tiếp xúc với nước, Inox 304 thường là lựa chọn ưu tiên.

10. Làm thế nào để hạn chế tắc nghẽn khi sử dụng máng thoát sàn?

Nên sử dụng ghi có thiết kế phù hợp để giữ lại rác, đồng thời vệ sinh định kỳ máng và hố thu. Với nhà hàng, bếp ăn và khu chế biến thực phẩm, cần kết hợp hệ thống thu gom rác, lọc cặn và bể tách mỡ trước khi nước đi vào hệ thống thoát nước để hạn chế dầu mỡ và cặn bám trong đường ống.

11. Giá máng và ghi thoát sàn Inox 304 phụ thuộc vào những yếu tố nào?

Giá phụ thuộc vào kích thước, chiều dài máng, độ dày Inox 304, kiểu ghi, khả năng chịu tải, phương pháp gia công, số lượng và yêu cầu lắp đặt. Các sản phẩm gia công theo kích thước thực tế của công trình thường có chi phí khác với sản phẩm tiêu chuẩn. Khi báo giá nên cung cấp bản vẽ hoặc kích thước, lưu lượng nước và vị trí lắp đặt để có phương án chính xác.

Kết luận: Với khả năng chống ăn mòn tốt, độ bền cao, dễ vệ sinh và tính thẩm mỹ, máng thoát sàn và ghi thoát sàn Inox 304 là giải pháp phù hợp cho nhiều công trình yêu cầu hệ thống thoát nước bền vững, sạch sẽ và chuyên nghiệp
