Bể tách mỡ, công thức tính toán lựa chọn dung tích bể theo tiêu chuẩn (TCVN)

Bể tách dầu mỡ là thiết bị quan trọng giúp loại bỏ dầu mỡ, chất thải rắn trước khi thải vào hệ thống, hạn chế gây tắc nghẽn đường ống dẫn rác thải. Bể tách mỡ gồm 3 ngăn lọc rác, lọc dầu mỡ, ngăn nước trong. Để lựa chọn được sản phẩm bể tách mỡ phù hợp cho dự án, theo tiêu chuẩn TCVN hay tham khảo các phương pháp tính toán lựa chọn dung tích bể tách mỡ tại bài viết này nhé.

Nguyên lý hoạt động xử lý nước thải chứa dầu mỡ của bể tách mỡ như sau:

Giai đoạn 1: Nước thải có chứa dầu mỡ và chất thải rắn được đổ trực tiếp vào bộ phận giỏ lọc. Tại đây, giỏ lọc làm nhiệm vụ giữ lại chất thải lớn, tránh gây tắc nghẽn đường ống.

Giai đoạn 2: Tiếp theo, công đoạn tách mỡ ra khỏi nước được thực hiện bởi ngăn tách dầu mỡ chính; bể được được thiết kế một vách ngăn hướng dòng tạo điều kiện để mỡ và nước phân tách riêng biệt. Tại VINACEE Việt Nam, bể tách mỡ còn được bố trí các hộp lọc mỡ tinh, giúp việc tách mỡ tuyệt đối, đạt hiệu quả > 93,5%.

Giai đoạn 3: Dầu mỡ được giữ lại trong thùng lọc, bạn có thể dễ dàng thu được dầu mỡ và tiến hành xử lý thông qua ống thoát dầu mỡ hoặc kết cấu thu mỡ tự động. Nước thải sau khi được lọc hết rác và dầu mỡ thì chảy vào hệ thống chính.

Mỡ, chất béo và chất thải rắn được giữ lại trong hộp bẫy và được làm vệ sinh, lấy ra ngoài theo định kỳ với các thao tác thủ công đơn giản.

Phương pháp tính toán và bể tách mỡ theo TCVN

Theo mục K.10 trang 284 của quyết định số 47/1999/QĐ-BXD “Quy chuẩn hệ thống cấp thoát nước trong nhà và công trình” hoặc có thể tham khảo các phương pháp tính toán theo TCVN 7957/2008 (quy chu ẩn thoát nước mặt bên ngoài công trình) …. ta có công thức tính toán bể tự hoại như sau:

W = N * a * t * K (m³)

Trong đó: N: Số khẩu phần ăn; a: Tiêu chuẩn nước thải xác định theo bảng K-3 trang 287 của quyết định số 47/1999/QĐ-BXD “Quy chuẩn hệ thống cấp thoát nước trong nhà và công trình”; t: Thời gian lưu trong bể. Đối với nước thải từ nhà bếp - t = 1,5 (h) -  Đối với bể tách mỡ cải tiến hiện đại tối ưu thiết kế giúp thời gian lưu giảm đi rất nhiều: t = 0,3 đến 1h.

K: hệ số sử dụng công trình phụ thuộc vào loại nước thải.

• Đối với nhà bếp được trang bị hoàn chỉnh với 8h vận hành – K =1
• Đối với nhà bếp được trang bị hoàn chỉnh với 16h vận hành – K = 2
• Đối với nhà bếp được trang bị hoàn chỉnh với 24h vận hành – K = 3
• Đối với nhà bếp đơn lẻ – K = 1,5

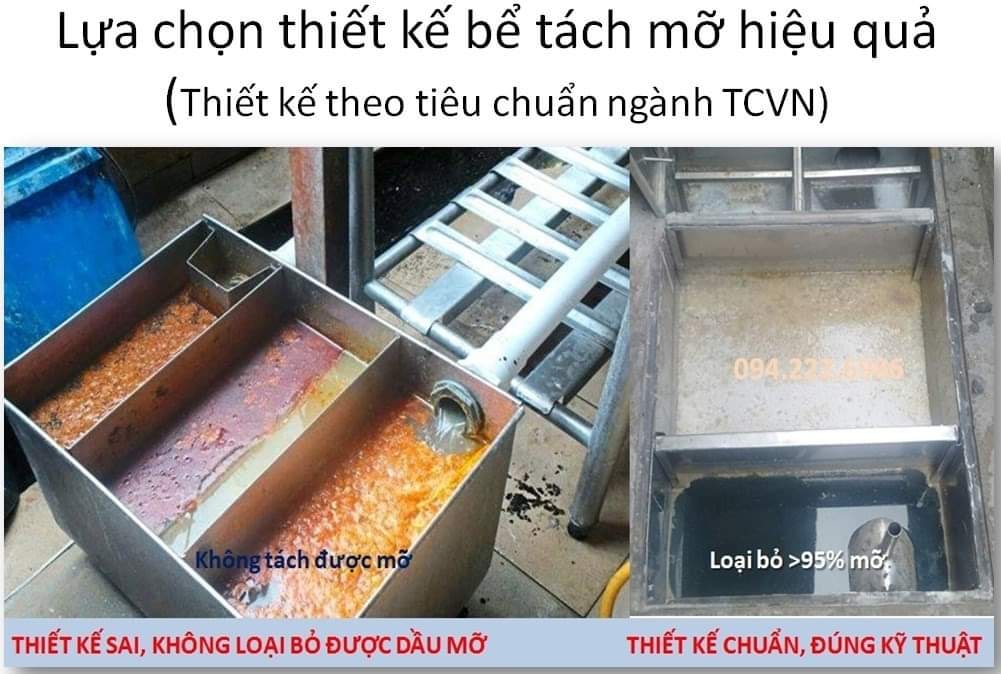

Các nguyên tắc thiết kế cơ bản cho bể tách mỡ công nghiệp

Các bể thu dầu mỡ phải có ít nhất hai ngăn (2 - 4 ngăn). Ngăn thứ nhất có tính năng loại bỏ cặn bã, Ngăn 2 (ngăn tách mỡ chính) chiếm 2/3 tổng dung tích bể.

Mỗi bể thu dầu mỡ phải có nắp kín, chống rò rỉ. Nắp phải chắc chắn, lắp đặt đúng yêu cầu kỹ thuật.

Đầu vào và đầu ra nên có ống ngăn dạng chữ T hoặc các phụ tùng thay đổi dòng chảy tương tự có tiết diện ngang tối thiểu bằng tiết diện ngang yêu cầu của ống vào. Mỗi ống ngăn dạng chữ T cần được kéo dài lên trên mức nước trong bể tối thiểu là 100mm, và kéo dài xuống cách đáy bể ít nhất 300mm. Đáy ống vào phải cao đáy ống ra ít nhất 50mm.

Các tường ngăn hoặc vách ngăn bằng các vật liệu bền được đặt giữa các ngăn của bể thu dầu mỡ, mép trên phải cao hơn mức nước trong bể tối thiểu 100mm. Dòng chảy từ ngăn dẫn vào tới ngăn dẫn qua một cút vuông, hoặc một phụ kiện tương tự có tiết diện ngang tương đương với tiết diện ngang của ống vào bể, cút này phải được kéo dài xuống cách đáy bể. Không sử dụng các vách ngăn bằng gỗ.

Ống vào, ống ra, vách ngăn chính cần có diện tích thông hơi tự do tương đương với tiết diện ngang của ống vào.

Nắp của bể thu dầu mỡ phải cao hơn mức nước trong bể ít nhất 150mm. Khoảng không gian chứa không khí từ mức nước trong bể đến đan nắp bể phải có dung tích tối thiểu bằng 12,5% của dung tích bể thu dầu mỡ.

Nếu bể tách mỡ đặt dưới nền lát bê tông hoặc asphan yêu cầu phải có cửa thăm bằng với cốt mặt nền.

Kết luận - Lựa chọn phương pháp thiết kế và dung tích bể

Để tính toán dung tích bể tách mỡ được hợp lý cần xác định số lượng bữa ăn cần phục vụ trong 1 ngày cho toàn dự án.

Một lưu ý lớn khi thiết kế bể tách mỡ là vị trí xây dựng bể. Nếu bể đặt ở tầng hầm – tức cao trình đặt bể thấp hơn cao trình đáy hệ thống thoát nước bên ngoài thì tại ngăn lọc (bể loại 3 ngăn) phải đặt hệ thống bơm chìm nước thải sinh hoạt bơm nước thoát ra hệ thống thoát nước ngoài nhà. Trường hợp cao trình đặt bể tách mỡ cao hơn cao trình đáy hệ thống thoát nước bên ngoài thì sử dụng phương pháp độ dốc để dẫn nước ra bên ngoài.

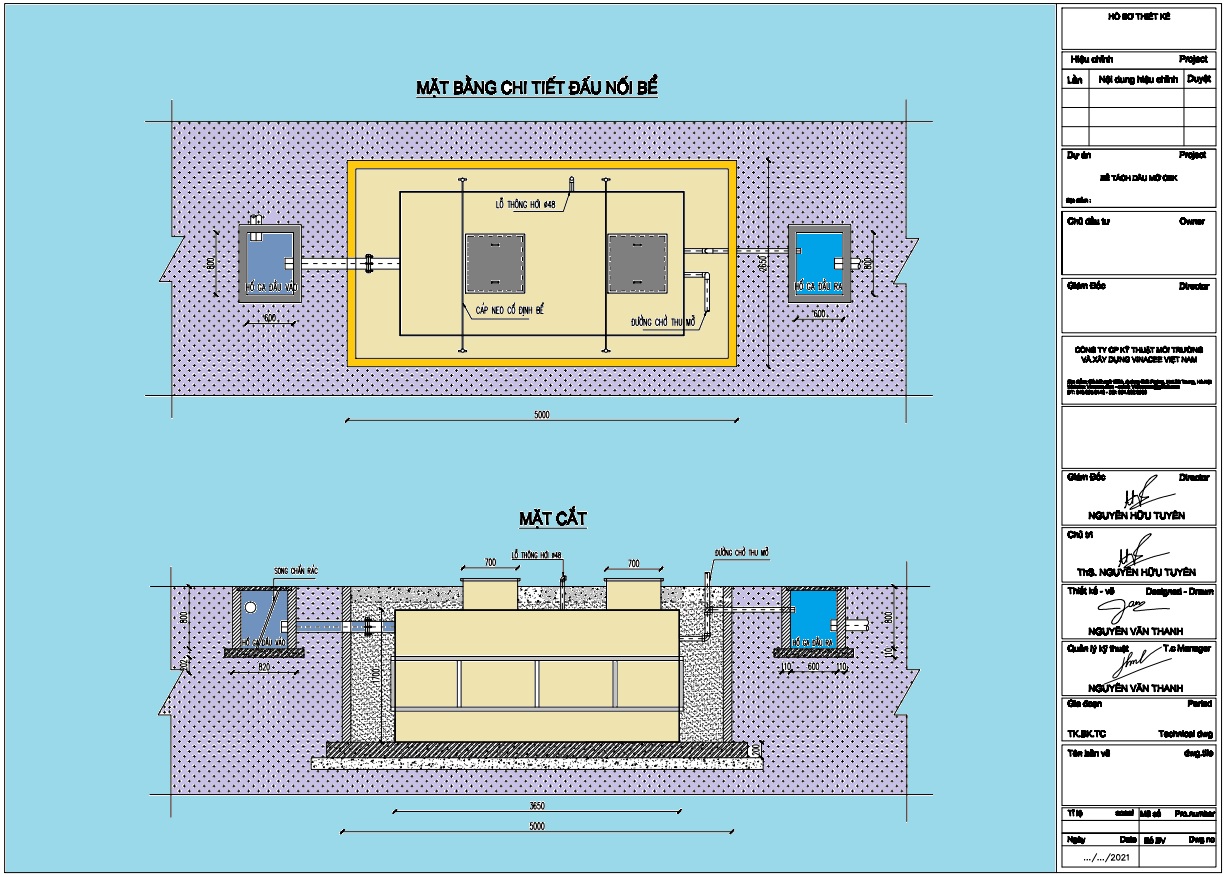

Hình ảnh minh họa tính toán và thiết kế mẫu
